億格其儀表廠家詳細介紹各類儀表的安裝要求
工程的儀表安裝涉及溫度、壓力、流量、物位的檢測，過程分析和數據顯示，自動調節和控制。要保證上述各項功能正常顯示和發揮，安裝是關鍵。下面，山東億格其儀器儀表生產廠家跟大家詳細介紹各類儀表的安裝要求。
一、壓力儀表：

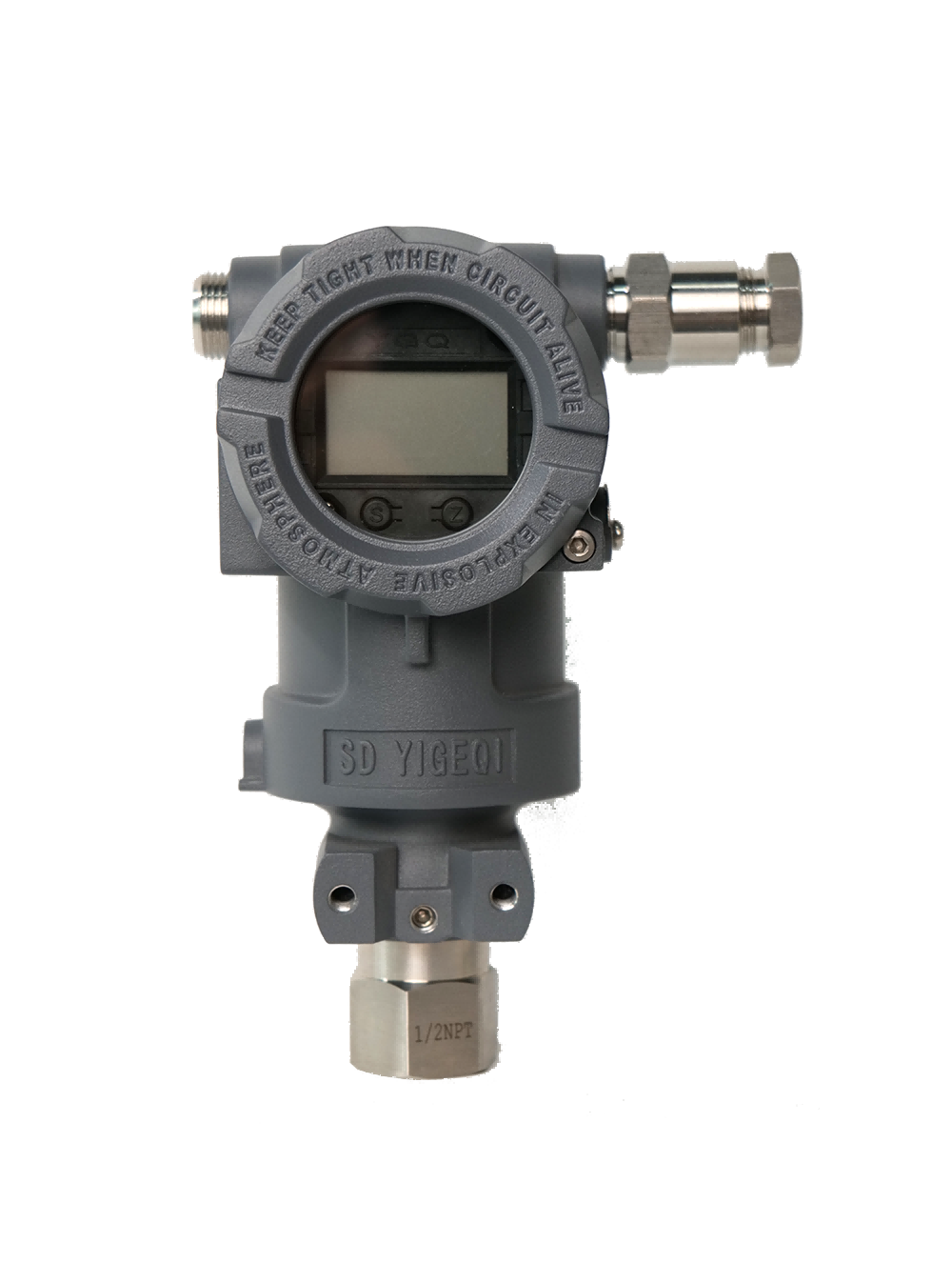

1、測量低壓的壓力變送器的安裝高度，宜與取壓點的高度一致。就地安裝的壓力變送器不應固定在振動較大的工藝設備或管道上。
2、測量高壓的壓力表安裝在操作崗位附近時，宜距地面1.8米以上，或在儀表正面加保護罩。
二、溫度儀表：
1、在多粉塵的工藝管道上安裝的測溫元件，應采取防止磨損的保護措施。
2、熱電偶或熱電阻安裝在易受被測介質強烈沖擊的地方，以及當水平安裝時其插入深度大于1米或被測溫度大于700℃時，應采取防彎曲措施。
3、表面溫度計的感溫面應與被測表面緊密接觸，固定牢固。
4、壓力式溫度計的溫包必須全都浸入被測介質中，毛細管的敷設應有保護措施，其彎曲半徑不應小于50毫米，周圍溫度變化劇烈時應采取隔熱措施。
三、物位儀表：
1、浮筒液面計的安裝應使浮筒呈垂直狀態。其安裝高度直使儀表全置程的1/2處為正常液位。
2、用差壓計或差變送器測量液位時，儀表安裝高度不應高于下部取壓口。注：用雙法蘭式差壓變送器、吹氣法及利用低沸點液體汽化傳遞壓力的方法測量液位時，不受此規定限制。
3、雙法蘭式差壓變送器毛細管的敷設應符合規范規定。

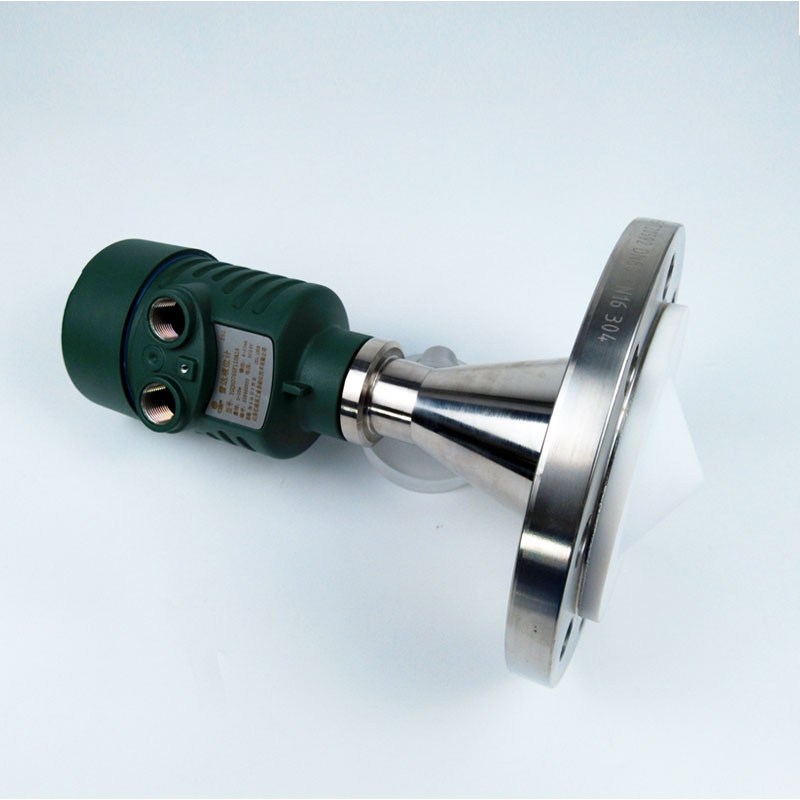

4、雷達物位計的安裝要求主要包括以下幾點：
①避開障礙物。確保雷達物位計的纜或棒不會接觸到內部障礙物，如人梯、限位開關、加熱設備、支架等，以及避免與加料料流相交。
②安裝位置。對于固定粉料，應盡量遠離出料口和進料口，安裝在料倉直徑的1/4或1/6處，與罐壁的最小距離為測量范圍的1/10，纜式或桿式探頭離罐壁最小距離≥300mm，探頭底部距罐底≥30mm，探頭距罐內障礙物最小距離≥200mm。對于液體物料，應選擇測量介電常數≥1.8的介質，一般用于測量粘度≤500cst且不易粘附的介質。對于室外安裝，應采取遮陽和防雨措施。
③安裝方法。導波雷達物位計可采用螺紋連接，螺紋長度不宜超過15mm，短管直徑在2″至6″時，短管高度應≤100mm，底部固定纜式探頭及選用絕緣對中支架。
④特殊情況。對于拱頂罐，儀表不能安裝在拱頂?shù)恼行?，以免產生間接回波和多次回波。對于錐形罐，如果頂部是平面的，可以將儀表安裝在頂部的正中間。
四、分析儀表：
1、預處理裝置應單獨安裝，并宜靠近傳送器。
2、被分析樣品的排放管應直接與排放總管連接，總管應引至室外安全場所，其集液處應有排液裝置。
總的來說，儀表安裝是一項細致而重要的工作，它直接關系到設備的運行效果和安全性。因此，億格其儀表廠家提醒大家，在安裝過程中要仔細操作，確保每個步驟都符合要求，從而保證儀表的正常運行和準確性。
